Manutenção de Mangueiras de Incêndio – RJ

Teste de pressão em Lances de Mangueiras de Incêndio !!

Lance de Mangueira de Incêndio – são equipamentos de combate a incêndio, constituídos essencialmente por um duto flexível dotado de uniões de engate rápido.

Aplicação das Mangueiras de Incêndio:

A escolha do tipo de mangueira de incêndio é realizada de acordo com seu local de utilização e capacidade de pressão da rede hidráulica pressurizada.

Mangueiras de Incêndio Tipo 1 – Destinam-se a edifícios de ocupação residencial, com pressão de trabalho de 10 kgf/cm².

Mangueiras de Incêndio Tipo 2 – Destinam-se a edifícios comerciais e industriais ou Corpo de Bombeiros, com pressão de trabalho de 14 kgf/cm².

Mangueiras de Incêndio Tipo 3 – Destinam-se à área naval e industrial ou Corpo de Bombeiros, onde é desejável uma maior resistência à abrasão e pressão de trabalho de 15 kgf/cm².

Mangueiras de Incêndio Tipo 4 – Destinam-se à área industrial, onde é desejável uma maior resistência à abrasão e pressão de trabalho de 14 kgf/cm².

Mangueiras de Incêndio Tipo 5 – Destinam-se à área industrial, onde é desejável uma alta resistência à abrasão e a superfícies quentes e pressão de trabalho de 14 kgf/cm².

Identificação e controle da mangueira de incêndio.

Toda mangueira deve receber uma identificação individual realizada por empresa capacitada, a partir de sua primeira inspeção.
Esta identificação deve ser feita por meio de uma abraçadeira plástica numerada (tipo lacre) presa no corpo da mangueira, próximo à união.
Após a inspeção ou manutenção, deve ser emitido um certificado que ateste a aprovação da mangueira. Pode ser aceito um único certificado aprovando diversas mangueiras, desde que cada uma delas esteja relacionada no certificado.
O certificado deve ter como informações mínimas: identificação individual, fabricante, marca do duto
flexível e uniões, diâmetro, comprimento, tipo, inspeção ou manutenção, data de execução, data da próxima
inspeção e/ou manutenção, nome e assinatura do responsável pela inspeção e/ou manutenção.

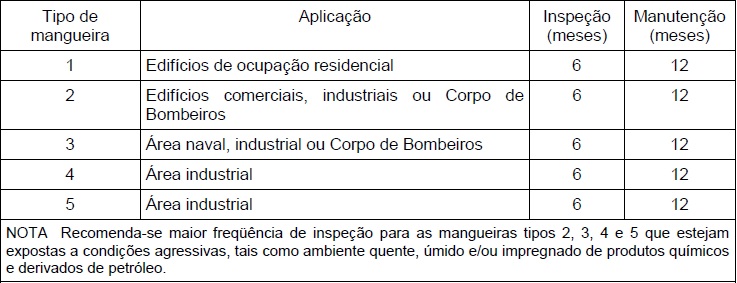

Freqüência de inspeção e manutenção



















Pressão de Ensaio de Mangueiras

Lances de Mangueira Tipo 1 – ensaio à 12 kgf/cm²
Lances de Mangueira Tipo 2, 4 e 5 – ensaio à 17 kgf/cm²
Lances de Mangueira Tipo 3 – ensaio à 18 kgf/cm²

Procedimentos de Ensaio:

• A Mangueira deve ser estendida sem torção e em linha reta sobre a bancada ou pista de ensaio;
• Acoplar uma das extremidades à válvula de pressão na extremidade livre, acoplar um tampão de mesmo diâmetro com válvula de drenagem para controle da retirada de ar;
• Pressurizar gradualmente até atingir a pressão aproximada de 300 kPa (3 kgf/cm²);
• Fechar a válvula de drenagem lentamente;
• Fazer uma marca junto à luva de cada união para, após a drenagem da mangueira, verificar se a união deslizou durante o ensaio;
• Aumentar a pressão na razão de incremento de 21 (kgf/cm²)/min à 70 (kgf/cm²)/min até atingir a pressão necessária de acordo com o tipo da mangueira, mantendo-a pressurizada por 1 min. Durante este período de estabilização, se houver queda de pressão, reincrementá-la com equipamento de pressurização;
• Verificar a existência de vazamentos ao longo da mangueira;
• Aliviar a pressão da mangueira;
• As mangueiras que forem reprovadas nos ensaios, sem possibilidade de reparos previstos na Norma, devem receber a inscrição “CONDENADA”, próximo à união, nas duas extremidades e no meio, na cor vermelha, de forma indelével, com caracteres de 25 mm de altura.
